راهنمای جامع طراحی شیت نهایی پروژه معماری (0 تا 100)

شیت نهایی پروژه معماری، عصاره و تجمیع تمام تلاش‌های یک ترم (یا حتی بیشتر) از طراحی، تحلیل، ایده‌پردازی و ارائه است. شیت خوب، پروژه را حتی اگر نواقصی داشته باشد، حرفه‌ای و قوی نمایش می‌دهد؛ اما شیت ضعیف می‌تواند بهترین ایده‌ها را هم نادیده و خام جلوه دهد. بنابراین طراحی شیت، فقط کنار هم چیدن نقشه‌ها نیست، بلکه «بیان داستان پروژه» به زبان گرافیک است.

در این بخش بررسی می‌کنیم:

• چرا طراحی گرافیکی اهمیت دارد؟
• چه استانداردهایی برای ارائه حرفه‌ای در ایران و جهان وجود دارد؟
• فرق شیت ضعیف و قوی در چیست؟

بخش 2: شناخت نوع شیت‌ها و انواع محتوا

هر شیت نهایی معماری، ترکیبی است از چند نوع اطلاعات مختلف که بسته به پروژه و استاد راهنما، می‌توان آن‌ها را در یک شیت یا چند شیت مجزا قرار داد:

1- شیت تحلیلی:

• معرفی سایت، بستر، اقلیم، کاربران و مشکلات پروژه
• دیاگرام‌های تحلیلی
• جداول یا گراف‌هایی برای داده‌های عددی یا تطبیقی

2- شیت روند طراحی:

• دیاگرام‌های کانسپت
• ماکت‌های مطالعاتی
• ایده‌های اولیه تا رسیدن به فرم نهایی
• طراحی حجمی و توده‌گذاری

3-شیت فنی:

• پلان‌ها (طبقات، مبلمان، عملکردی)
• مقاطع کلیدی
• نماها
• دیتیل‌های اجرایی (در پروژه‌های اجرایی)

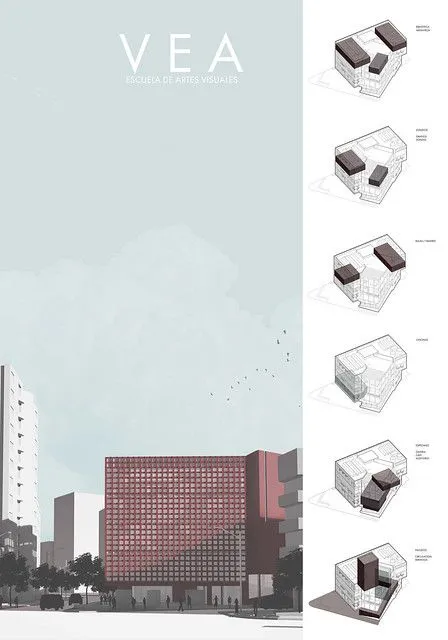

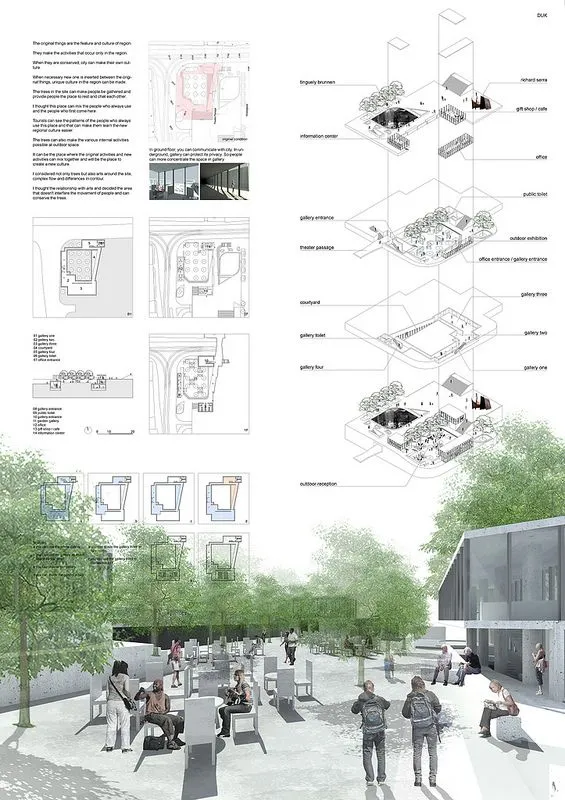

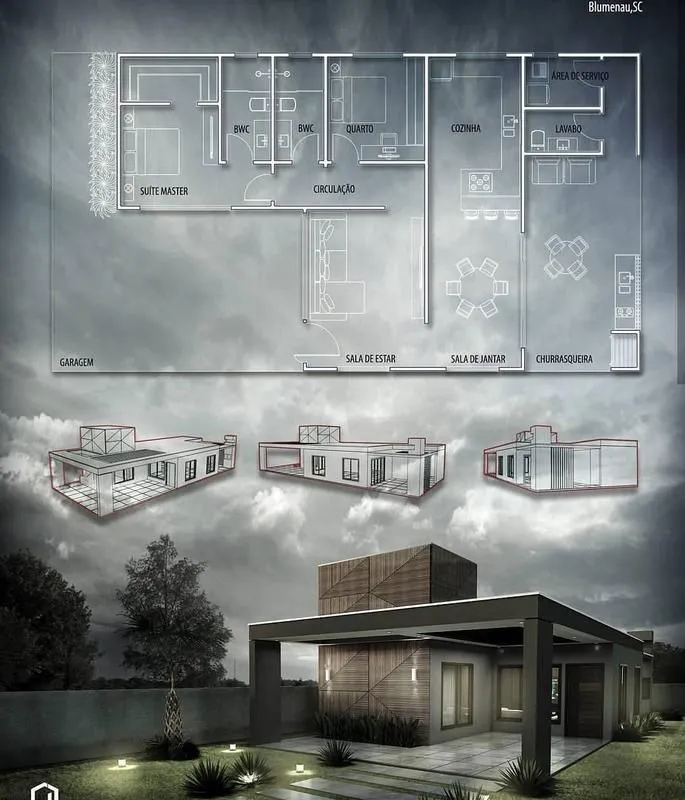

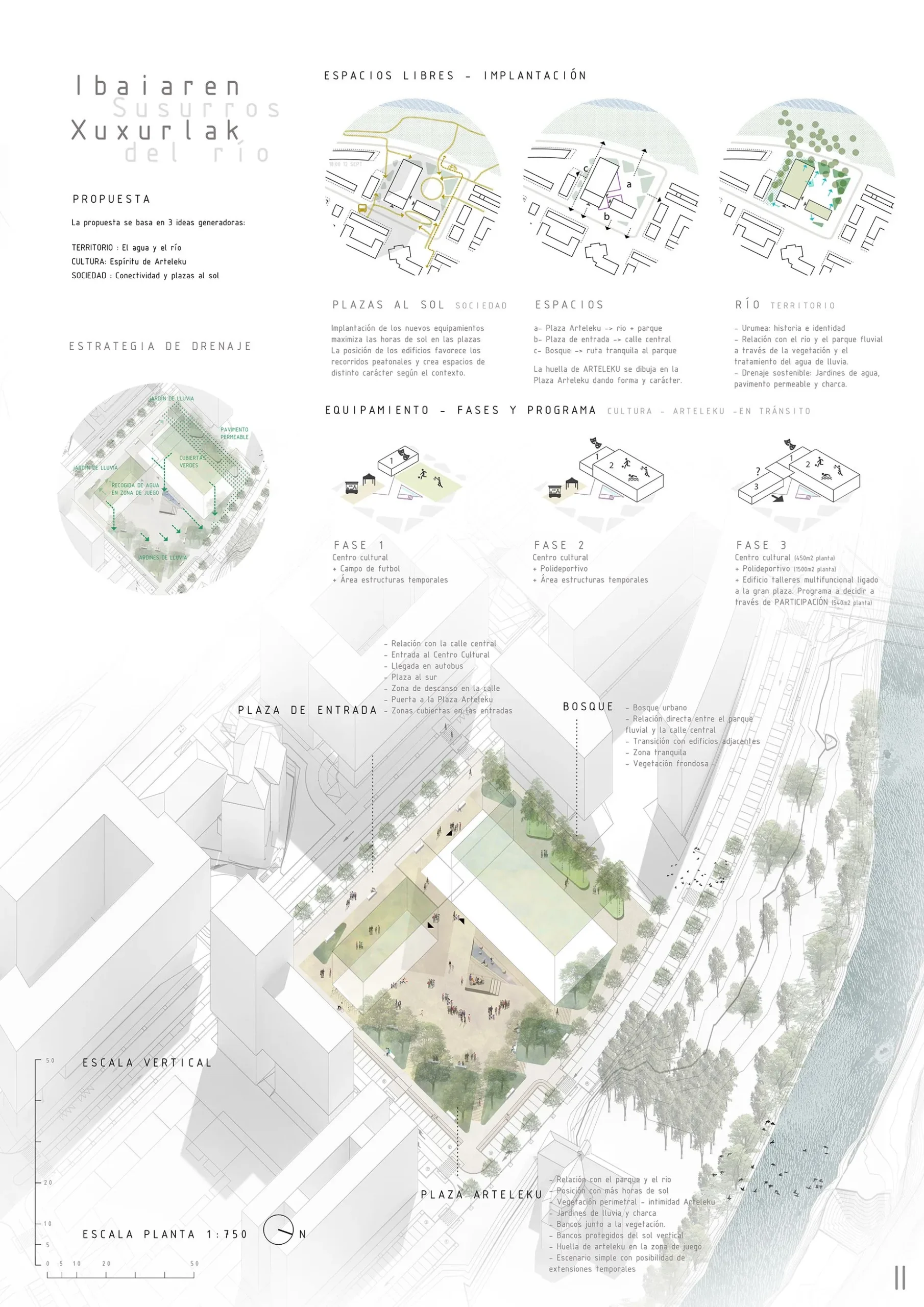

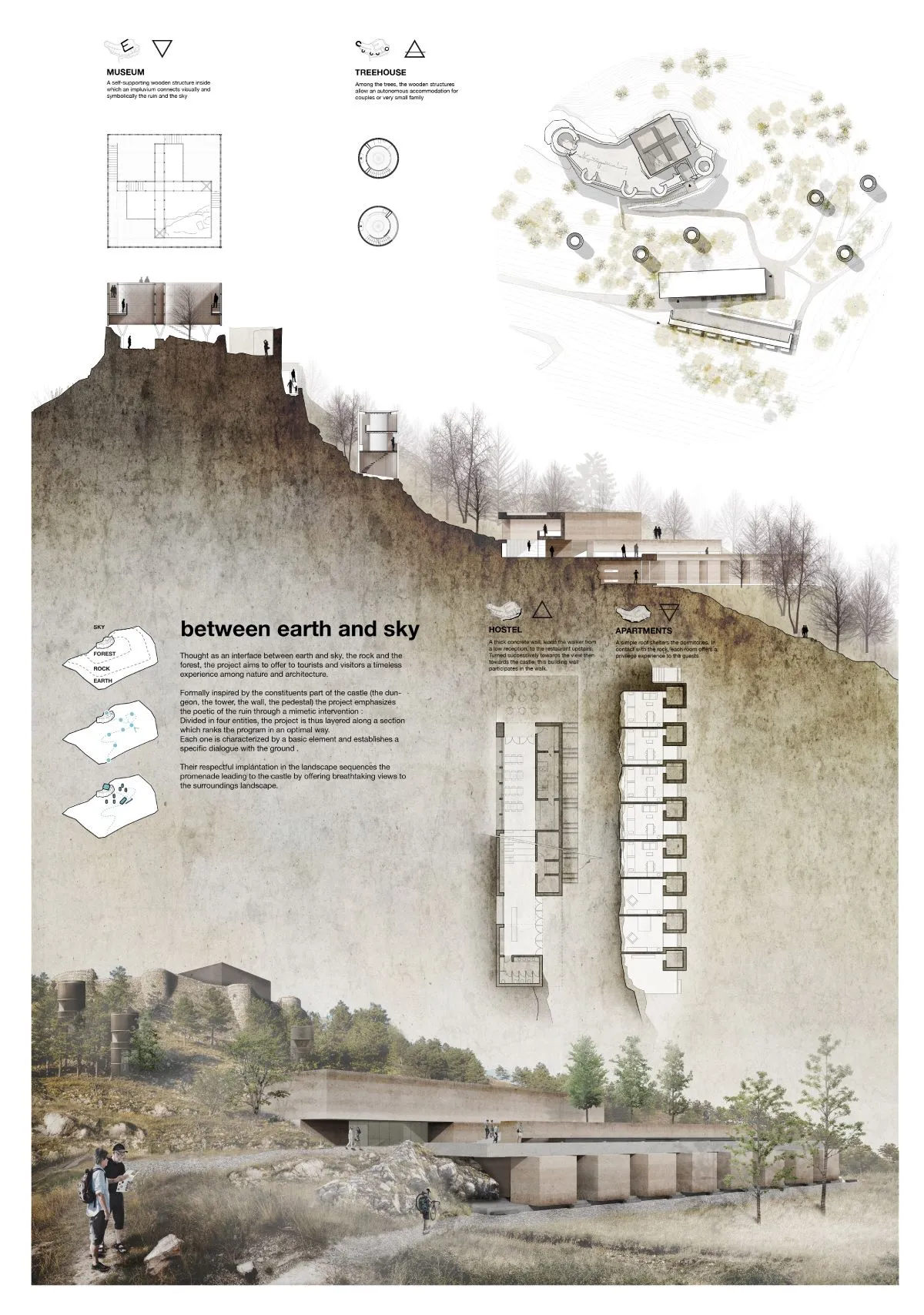

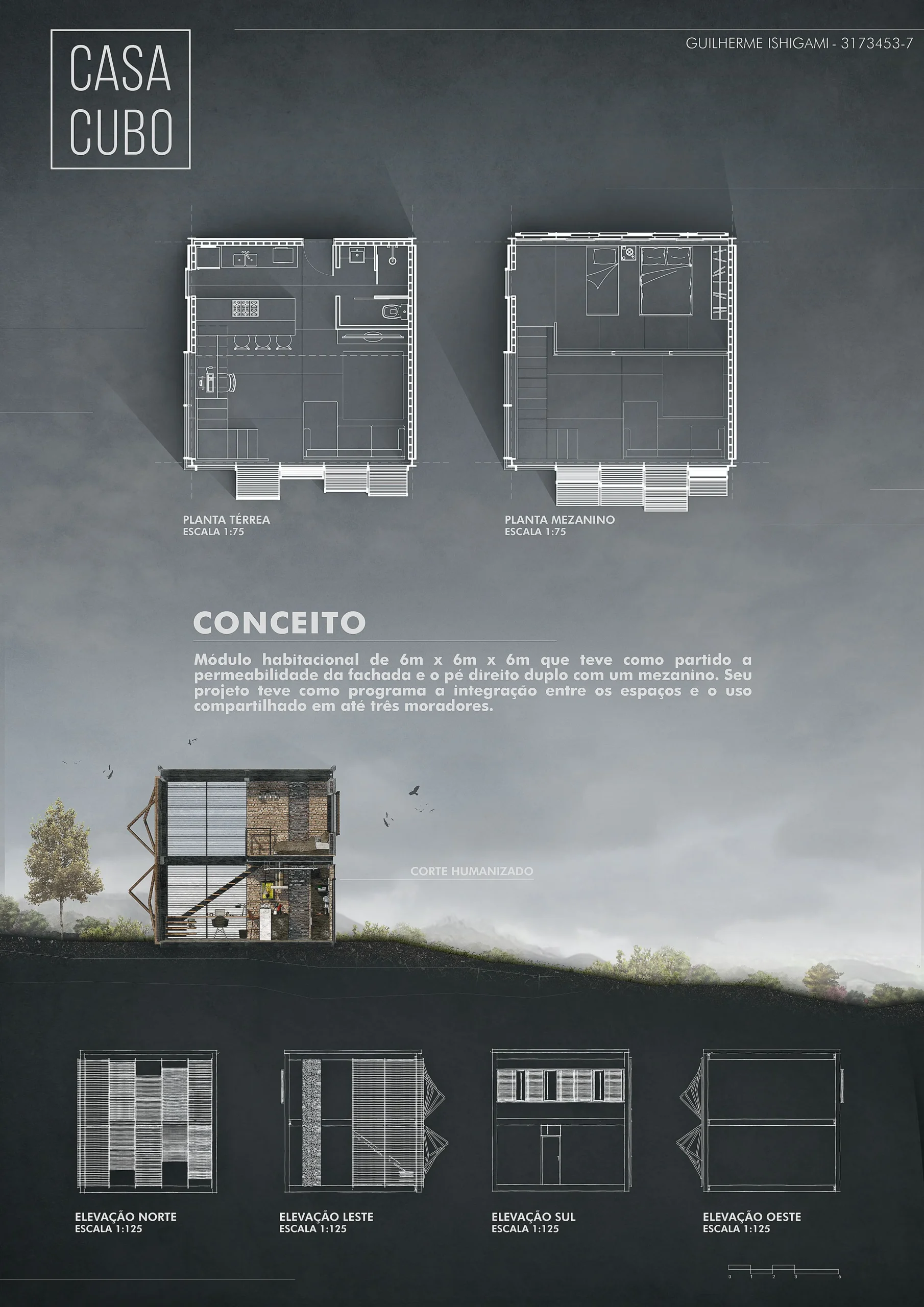

4-شیت گرافیکی نهایی:

• رندرها و پرسپکتیوهای اصلی (روز، شب، فضای داخلی و خارجی)
• پوستر نهایی (presentation board)
• دیاگرام نهایی کانسپت و زبانی تصویری یکپارچه

بخش 3: محتوای شیت گرافیکی نهایی

شیت نهایی باید روایت کامل پروژه را به‌صورت خلاصه، ولی مؤثر ارائه دهد:

موارد ضروری:

• پلان‌های کلیدی (کامل، مبلمان، گرافیکی، با وضوح بالا)
• یک یا دو مقطع شاخص با گرافیک بالا
• یک نما از دید انسانی
• پرسپکتیو از زاویه‌های مهم (ورودی، فضای جمعی، فضای داخلی)
• دیاگرام کانسپت (ساده، گرافیکی، خوانا)
• معرفی پروژه: عنوان، طراح، استاد، دانشگاه (معمولاً بالا یا گوشه‌ی شیت)
• جدول اطلاعات پروژه (مساحت، تعداد طبقات، جمعیت، متراژ عملکردها)

✅ نکته: بهتر است در این شیت فقط بهترین و نهایی‌ترین اطلاعات بیایند، بدون شلوغی و پراکندگی.

بخش 4: طراحی هویت بصری شیت

هویت گرافیکی شیت، حال و هوای پروژه شما را منتقل می‌کند:

رنگ‌بندی:

• از 2 یا 3 رنگ اصلی استفاده شود (پالت رنگ ثابت)
• به‌هیچ‌وجه از رنگ‌های متنوع یا کنتراست شدید استفاده نکنید مگر اینکه کانسپت شما چنین اقتضا کند
• برای زمینه، رنگ سفید یا خاکستری روشن مناسب است (بک‌گراند مشکی اغلب فقط برای پروژه‌های خاص)

فونت:

• فونت خوانا، مدرن و هماهنگ با پروژه
• از بیش از دو نوع فونت استفاده نکنید
• سایزها باید سلسله‌مراتب اطلاعات را مشخص کنند (عنوان > زیرعنوان > توضیح)

کادربندی:

• حاشیه حداقل 1.5 سانتی‌متر از هر طرف
• استفاده از گرید نامرئی (مثلاً 4 یا 6 ستون) برای نظم دادن به چیدمان
• لوگو دانشگاه یا نام طراح بهتر است در پایین گوشه سمت راست یا چپ قرار بگیرد.

بخش 5: ترکیب و چیدمان (Composition)

طراحی چیدمان، مغز گرافیک شیت است:

• مسیر حرکت چشم: با چیدمان عمودی یا افقی. (Z یا L شکل)
• توازن: اگر در سمت چپ یک پلان بزرگ دارید، سمت راست یک رندر یا دیاگرام متعادل قرار دهید.
• فضای سفید: نترسید! فضای خالی باعث تنفس بصری شیت می‌شود.
• انسجام: همه چیز باید به هم مربوط باشد. (مثلاً رنگ‌های نقشه با رنگ‌های دیاگرام)
• اولویت‌بندی: مهم‌ترین عناصر را بزرگ‌تر، در مرکز یا بالا قرار دهید.

بخش 6: نرم‌افزارها و ابزارها

ترسیم:

• AutoCAD (دقیق، کاربردی، قابل چاپ)
• Revit (پلان، نما، مقطع هم‌زمان با مدل سه‌بعدی)
• Rhino/Grasshopper (در پروژه‌های فرمی یا الگوریتمیک)

سه‌بعدی‌سازی:

• SketchUp (سریع، ساده)
• Twinmotion (رندر سریع، محیط جذاب و ساده)
• 3ds Max + V-Ray یا Lumion (رندر حرفه‌ای)
• Blender (آزاد و قدرتمند)

گرافیک:

• Photoshop (برای پست‌پرو، اصلاح رنگ، ترکیب عکس)
• Illustrator (برای دیاگرام، فونت، خطوط برداری)
• InDesign (چیدمان شیت با دقت بالا)

بخش 7: اندازه، فرمت و استاندارد پرینت

• بهترین سایز برای شیت نهایی: A1 (اگر خیلی پروژه سنگین است، A0)
• رزولوشن حداقل: 300dpi (برای چاپ با کیفیت)
• رنگ: CMYK (نه RGB)
• فرمت نهایی: PDF (لایه بسته)، در صورت نیاز JPG با کیفیت بالا

بخش 8: چک لیست نهایی قبل از پرینت

 موارد مهم:

• همه متن‌ها خوانا هستند؟
• فونت‌ها درست لود شده‌اند؟
• رنگ‌بندی درست چاپ می‌شود؟ (گاهی لازم است پرینت تستی گرفته شود)
• هیچ چیزی بیرون از کادر نیست؟
• فایل نهایی با نام صحیح، بدون لایه اضافی یا اشکالات سیستمی ذخیره شده؟

بخش 9: سوالات متداول و راهکارها

❓ پلان ضعیف دارم، چه کنم؟

✅ از دیاگرام قوی و نورپردازی خوب برای تقویت دید کلی کمک بگیر.

❓ نماهای من ضعیف هستند؟

✅ آن‌ها را تبدیل به رندر شب یا آبستره گرافیکی کن، با کیفیت گرافیکی بالا پوشش بده.

❓ شیت خیلی خالی شده؟

✅ از دیاگرام‌های مفهومی یا عکس‌های کانسپت اولیه کمک بگیر.

بخش 10: منابع و لینک‌های نمونه

در ادامه، برای هر نوع شیت، لینک نمونه‌های قوی از سایت‌های معتبر خارجی قرار خواهد گرفت:

• illustrarch.com
• Pinterest Board: Architectural Final Boards
• OpenAsset Architecture Boards
• UrbanDesignLab
